【実績】IAI電動アクチュエータをCC-Linkで動かしてみた①

00_【実績】IAI電動アクチュエータをCC-Linkで動かしてみた①

私は、日々の業務でIAIの電動アクチュエータを使用したことがありませんでした。

しかし、電動アクチュエータを動かすスキルはいつか必ず必要になると感じ、IAIの電動アクチュエータを購入して自宅で色々と動かしてみました。

この記事では、私が電動アクチュエータを一から学び、ラダープログラムやGOTを作成してみたのでアピールさせて頂きます。(ほとんど自己満足です。)

注意
この記事では、動かす過程や方法については解説していません。
また、作成したラダープログラムやGOTのプロジェクトは開示していませんのでご了承ください。

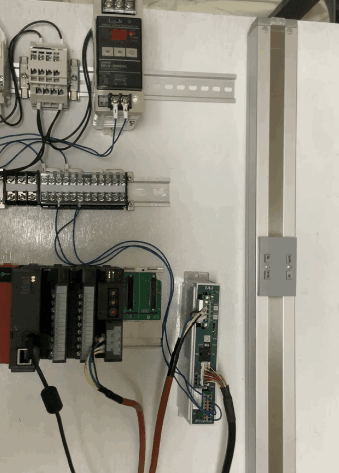

電動アクチュエータが動いている様子です。

たかがこれだけで…と思うかもしれないですが、私としてはこれだけで感動しました。

1. 装置の概要

IAI製の電動アクチュエータを三菱電機製のPLCを用いて位置決め制御を行います。座標や速度を表示するためのGOTを購入しようと思ったのですが、予算の都合で用意できませんでした。

今回はGT Simulatorを用いてPC上でGOTを動作します。


2. 接続イメージ

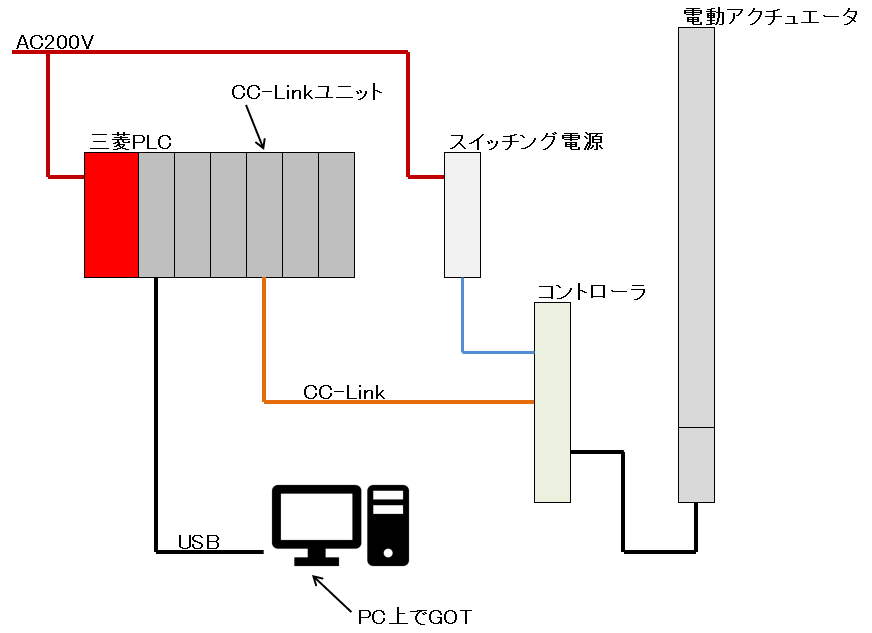

機器の接続のイメージは以下のようになります。

電動アクチュエータを使用するため、コントローラを使用します。

PLCとコントローラはCC-Linkで通信します。


3. 使用する機器の型式

使用する機器は以下の通りです。

・三菱PLC(CPUユニット) → Q03UDECPU
・CC-Linkユニット → QJ61BT11N
・スイッチング電源 → S8VS-09024A
・コントローラ → PCON-CB-42PWAI-CC-O-O
・電動アクチュエータ → RCP3-SA5C-I-42P-3-500-P3-M

これとは別に、コントローラにパラメータを書き込むため、IAI製のパソコン対応ソフト「RCM-101-USB」が必要になります。

00_IAI パソコン対応ソフトRCM-101-USB インストール方法IAI パソコン対応ソフトRCM-101-USB インストール方法

4. GOT画面構成

作成した画面は以下の通りです。

4-1. 自動運転画面

自動運転はポジションNo.0~9に設定されたパラメータ(目標位置・位置決め幅・速度・加減速度)を元に一連動作を行います。

この画面の裏に、元となる工程管理画面があります。一連動作を起動させる場合や連続・一巡の切替は工程管理画面にて行います。

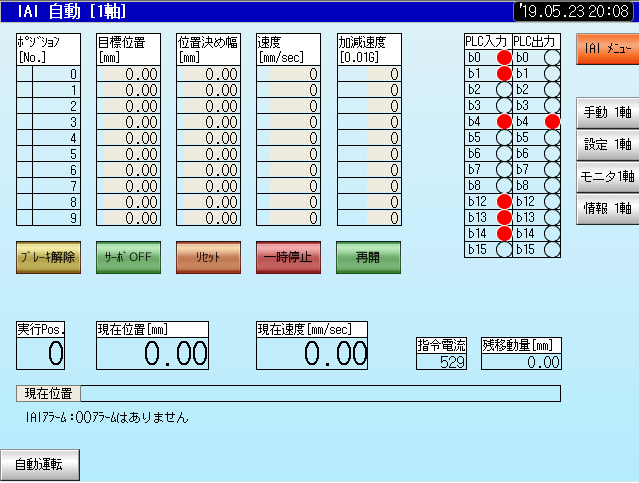

以下が一連動作を行っている時の自動運転画面です。最初に一瞬映る画面が工程管理画面です。


【画面中段のボタン】

中段に電動アクチュエータの動作に関わるボタンを5ヶ用意しました。
・再開
・一時停止
・リセット
・サーボOFF
・ブレーキ解除

一連動作中に一時停止ボタンが押されると電動アクチュエータはその場で一時停止します。その後、再開ボタンにて動作を再開します。


【画面下段】

画面下段には実行中のポジション番号と、アクチュエータからフィードバックされた値を表示しました。
・現在位置
・現在速度
・指令電流
・残移動量


また、現在位置と同期したスライダーを用意しました。これにより、画面上で電動アクチュエータがどこにいるか可視的に判断することができます。


さらに下段には、コントローラからのアラームを表示します。今回のコントローラとアクチュエータの組み合わせには約160種類以上のアラームが存在しますが、どのアラームが発生したかをアラーム番号付きで表示することが可能です。

アラームが発生していなければ、上記のメッセージが表示されます。


【画面右側】

画面右側にはPLCとコントローラをやり取りする制御信号のON/OFF状態を表示します。

4-2. 手動運転画面

手動運転画面では、下記の運転を行うことが可能です。

・原点復帰
・ジョグ
・座標指令

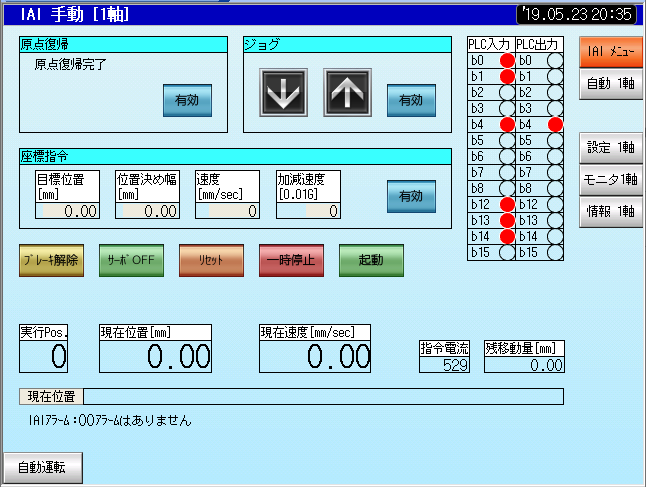

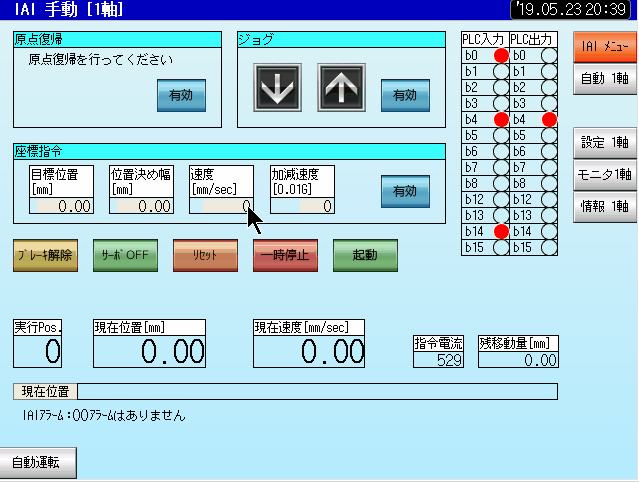

以下が、簡単に各運転を行っている時の画面です。

中段に起動ボタンを用意しました。原点復帰・座標指令を行う場合はこの起動ボタンにて行います。

画面下段・右側にあるものは自動運転画面と同様です。


4-3. モニタ画面

PLCとコントローラをやり取りする全ての信号を意味を含めてモニタする画面です。この画面だけ見ると「なんのこっちゃ?」と思われるかもしれませんが、トラブルシューティングに役立てることができます。


4-4. 情報画面

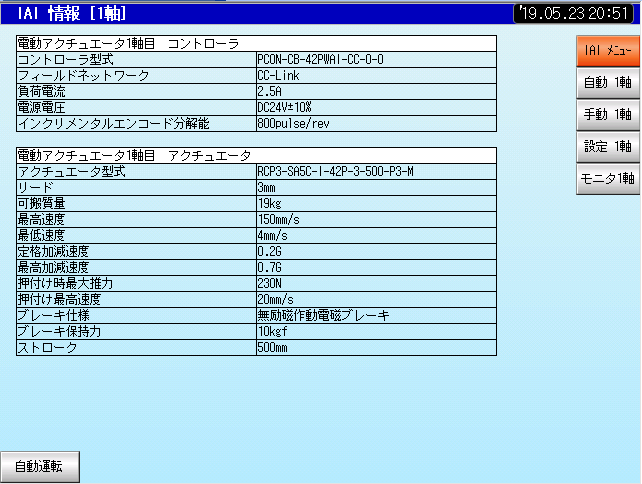

電動アクチュエータやコントローラの情報を記載してある画面です。

こちらもモニタ画面と同様にトラブルシューティングに役立つかと思います。

あと、設計者の備忘録にもなっています。


5. おわりに

ここで紹介したことは、改善云々の前に『とりあえず動いた!』レベルに過ぎません。ここから、色々な条件のときのインターロックを付加する必要があるとともに、不足している機能も付け加える必要があります。

しかし、現段階でも大変いい勉強になったと感じています。

ざっとですが、これから行いたいことを挙げると、
・ベニヤ板から鉄板に変更して、DINレールとダクトで機器を綺麗に並べる。
・非常停止ボタンを用意する。
・押付け運転機能の追加
・各種運転条件のインターロックを追加
・ポジション数を増やす(50ヶくらい)
・各ポジションの無効フラグを用意して、ポジションを飛ばせるようにする
・各種設定をする「設定画面」の追加

自己満足の記事を最後までご覧頂き本当にありがとうございます。

上で挙げたものは必ず実現させるので、ご期待頂ければと思います。
