三菱電機製シーケンサiQ-Fシリーズにおける「BINデクリメント」命令とは、指定したBINデータに1を減算するラダープログラム命令です。
この記事では、三菱電機製シーケンサiQ-FシリーズにおけるBINデクリメント命令の指令方法とラダープログラム例について解説します。
三菱電機製シーケンサiQ-Fシリーズにおいて、BINデクリメント命令は以下のCPUで使用することが可能です。
| FX5UJ | ：使用可 |
| FX5U | ：使用可 |
| FX5UC | ：使用可 |
三菱電機製シーケンサiQ-Fシリーズでは、指定したBINデータに1を加算するBINインクリメント(INC)命令が用意されています。BINインクリメント(INC)命令については以下のページで解説しております。
【三菱iQ-Fシリーズ】BINインクリメント(INC)命令の指令方法とラダープログラム例
目次
1. BINデクリメント命令の指令方法
BINデクリメント命令には、8種類の指令方法があります。
| DEC | ：符号付き16ビット連続実行形 |
| DECP | ：符号付き16ビットパルス実行形 |
| DEC_U | ：符号なし16ビット連続実行形 |
| DECP_U | ：符号なし16ビットパルス実行形 |
| DDEC | ：符号付き32ビット連続実行形 |
| DDECP | ：符号付き32ビットパルス実行形 |
| DDEC_U | ：符号なし32ビット連続実行形 |
| DDECP_U | ：符号なし32ビットパルス実行形 |
パルス実行形は、入力条件がONしたときの1スキャンのみ実行される命令です。
各データ型の表現範囲は以下のようになります。
| 符号付き16ビット形 | ：-32768～+32767 |
| 符号なし16ビット形 | ：0～65535 |
| 符号付き32ビット形 | ：-2147483648～+2147483647 |
| 符号なし32ビット形 | ：0～4294967295 |
DEC(_U)：16ビット連続実行形（基本の形）
符号付き16ビット連続実行形のBINデクリメント命令は DEC と指令します。

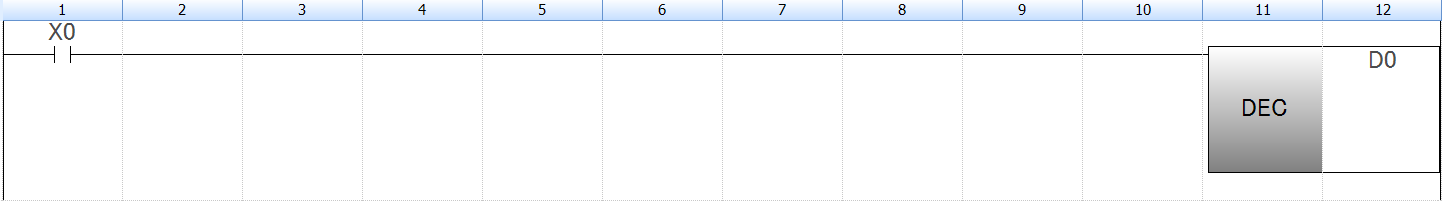

こちらがDEC命令を使用したラダープログラム例です。
このラダープログラムでは、入力条件であるX0がONしている間、データレジスタD0が毎スキャン1ずつ減算され続けます。
入力条件がONするたびに指定したデバイスを1ずつ減算する場合、入力条件を1スキャンパルス化するか、後述するパルス実行形を使用する必要があります。
符号なし16ビット連続実行形のBINインクリメント命令は DEC_U と指令します。
こちらがDEC_U命令を使用したラダープログラム例です。

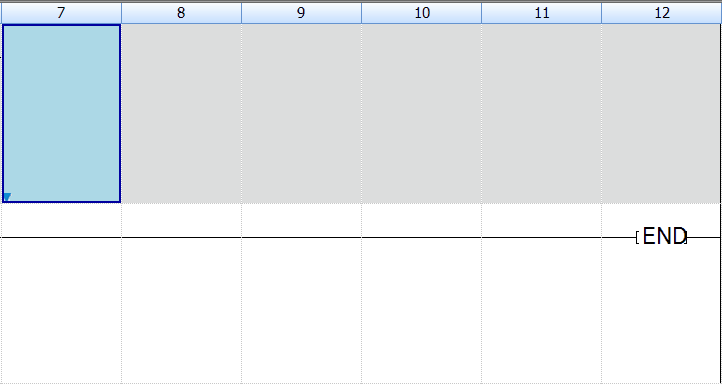

先ほどのラダープログラムはGX Works3の回路上で DEC D0 と入力してEnterキーを押すと挿入されます。(小文字でもOKです。)
DECP(_U)：16ビットパルス実行形
符号付き16ビットパルス実行形のBINデクリメント命令は DECP と指令します。
こちらがDECP命令を使用したラダープログラム例です。
このラダープログラムでは、入力条件であるX0がONするたび、データレジスタD0が1ずつ減算されます。
この時、入力条件がONしている時間は関係ありません。入力条件がOFF→ONになった瞬間に1だけデクリメント(-1)が実行されます。
符号なし16ビットパルス実行形のBINデクリメント命令は DECP_U と指令します。
こちらがDECP_U命令を使用したラダープログラム例です。
DDEC(_U)・DDECP(_U)：32ビット実行形
符号付き32ビット連続実行形のBINデクリメント命令は DDEC と指令します。
符号付き32ビットパルス実行形のBINデクリメント命令は DDECP と指令します。
符号なし32ビット連続実行形のBINデクリメント命令は DDEC_U と指令します。
符号なし32ビットパルス実行形のBINデクリメント命令は DDECP_U と指令します。

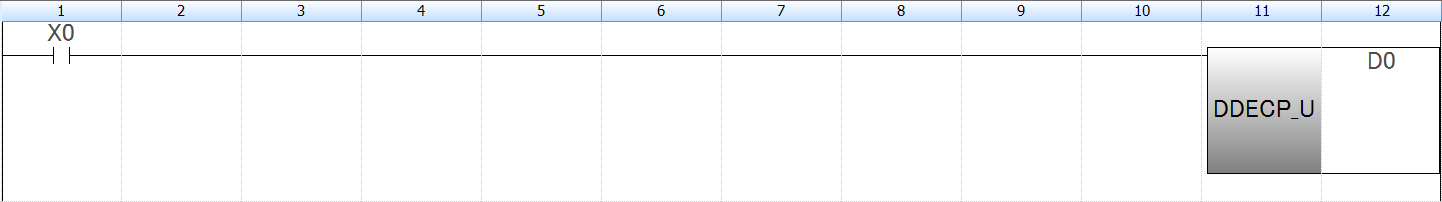

こちらがDDEC・DDECP・DDEC_U・DDECP_U命令のラダープログラム例です。
32ビット実行形の場合、指定したデバイスを若番とする2ワード(32ビット)長として扱われます。↑のラダープログラムの場合、データレジスタD0・D1がデクリメント対象となります。
2.【例題】スイッチを押すたびデータレジスタをデクリメント
下記仕様のラダープログラムをBINデクリメント命令を用いて解説します。
スイッチ(X1)を押すと、データレジスタD0の値を「0」にする。
データレジスタD0の値を1ずつ減算する処理にBINデクリメント命令を使用します。
データレジスタD0の値を「0」にするには、転送(MOV)命令を使用します。
三菱電機製シーケンサiQ-Fシリーズにおける、転送(MOV)命令については以下のページで解説しております。
【三菱iQ-Fシリーズ】転送(MOV)命令の指令方法とラダープログラム例

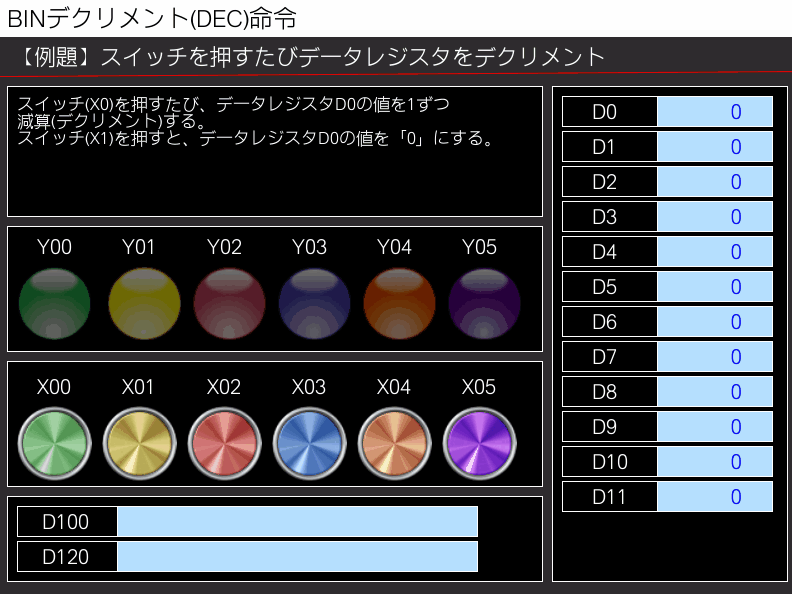

GOTの動作イメージ
GOTの動作イメージは以下のようになります。
スイッチ(X0)を押すたび、データレジスタD0の値を1ずつ減算(デクリメント)します。
スイッチ(X1)を押すと、データレジスタD0の値を「0」にします。
ラダープログラム

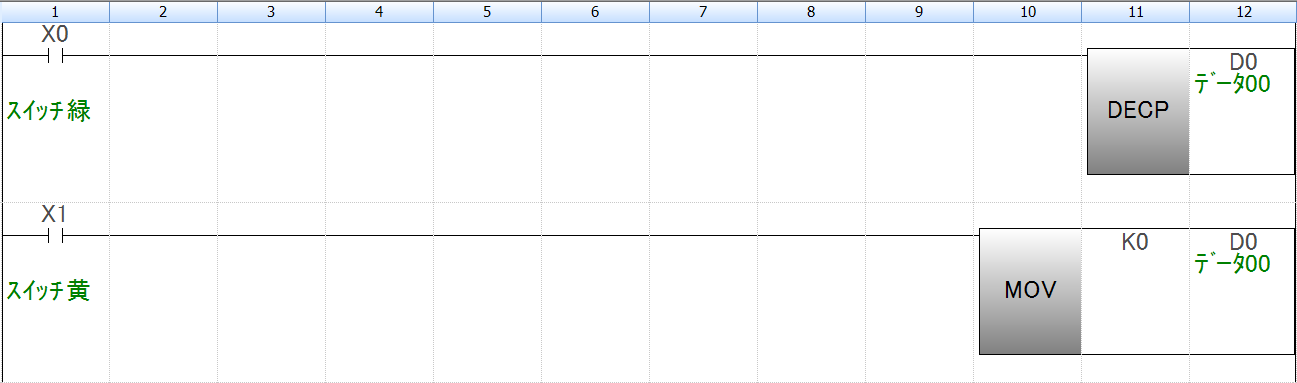

ラダープログラムは以下のようになります。
X0がONすると、パルス実行形のBINデクリメント(DECP)命令が1回のみ実行されてデータレジスタD0の値を1減算(デクリメント)します。
X1がONすると、転送(MOV)命令が実行されてデータレジスタD0に「0」を転送します。
3. おわりに
三菱電機製シーケンサiQ-FシリーズにおけるBINデクリメント命令について解説しました。
