AND回路とは、入力条件がすべてONしたときのみ出力条件がONする回路です。論理積回路とも呼ばれています。
この記事では、オムロンCJシリーズで作成するAND(論理積)回路のラダープログラム例を2ヶ解説します。
リレー回路で作成するAND(論理積)回路については以下のページで解説しております。
三菱電機FXシリーズ・iQ-Fシリーズ・キーエンスKVシリーズで作成するAND(論理積)回路のラダープログラムについては以下のページで解説しております。
目次
1.【例題①】入力条件2ヶのAND回路
下記仕様のラダープログラムを解説します。
スイッチが片方でも放されるとランプは消灯する。
スイッチは押すとON、ランプはONすると点灯するものとする。
2ヶのスイッチを両方押したときのみランプが点灯します。スイッチが片方でも放されているとランプは消灯します。
真理値表

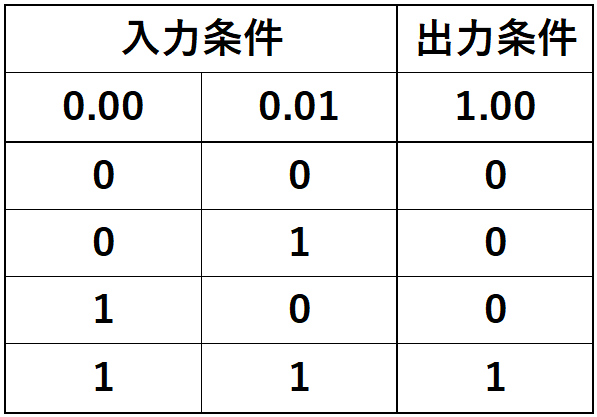

真理値表は以下のようになります。

この真理値表では「”1”がON」「”0”がOFF」を表しています。
入力条件の0.00かつ0.01がどちらも”1”の場合のみ、出力条件の1.00が”1”となります。
タイムチャート

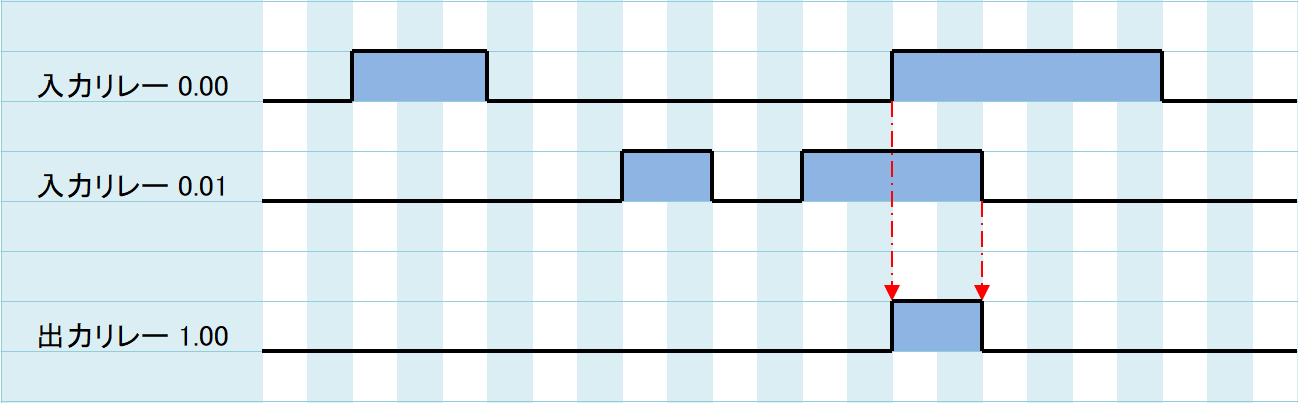

タイムチャートは以下のようになります。

入力リレー0.00と0.01がどちらもONの場合のみ、出力リレー1.00がONします。
タッチパネルの動作イメージ

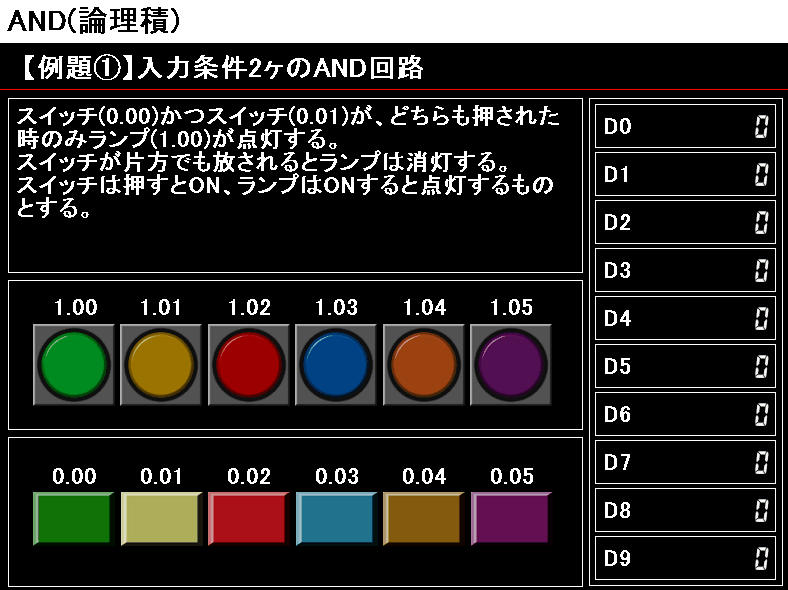

タッチパネルの動作イメージは以下のようになります。

スイッチ(0.00)かつスイッチ(0.01)が、どちらも押された時のみランプ(1.00)が点灯します。
ラダープログラム

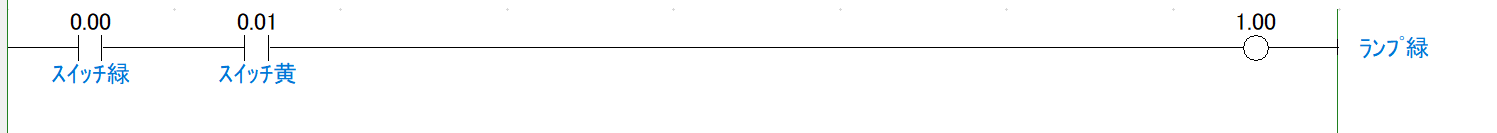

ラダープログラムは以下のようになります。

AND(論理積)回路のラダープログラムは、入力条件を直列で接続します。
直列で接続することにより、入力条件がどちらもONしたときのみ出力条件がONします。
2.【例題②】入力条件3ヶのAND回路
下記仕様のラダープログラムを解説します。
スイッチが1ヶでも放されるとランプは消灯する。
スイッチは押すとON、ランプはONすると点灯するものとする。
【例題①】では入力条件であるスイッチが2ヶでしたが今回は3ヶです。少しややこしくなりますが考え方は同じです。
真理値表

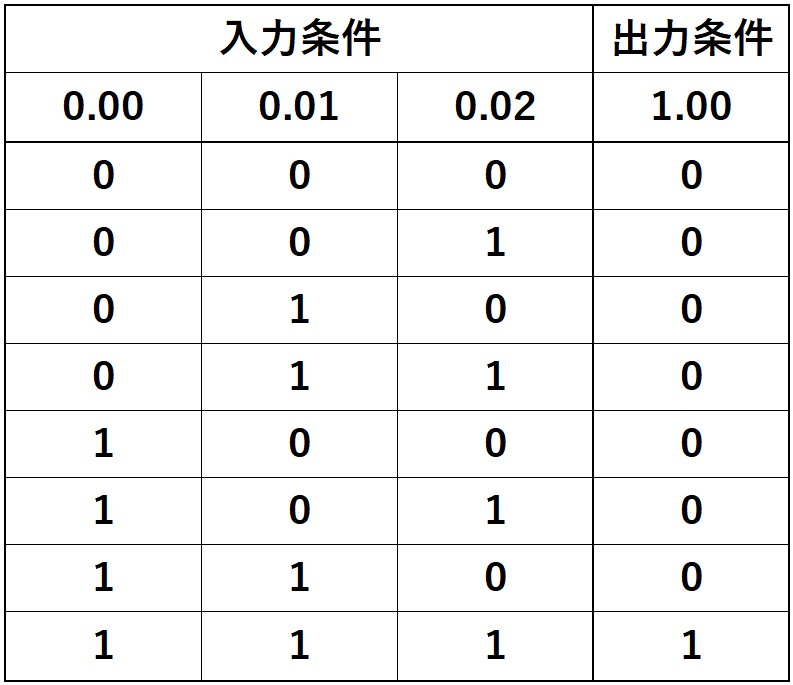

真理値表は以下のようになります。

この真理値表では「”1”がON」「”0”がOFF」を表しています。
入力条件の0.00と0.01と0.02がすべて”1”の場合のみ、出力条件のY0が”1”となります。

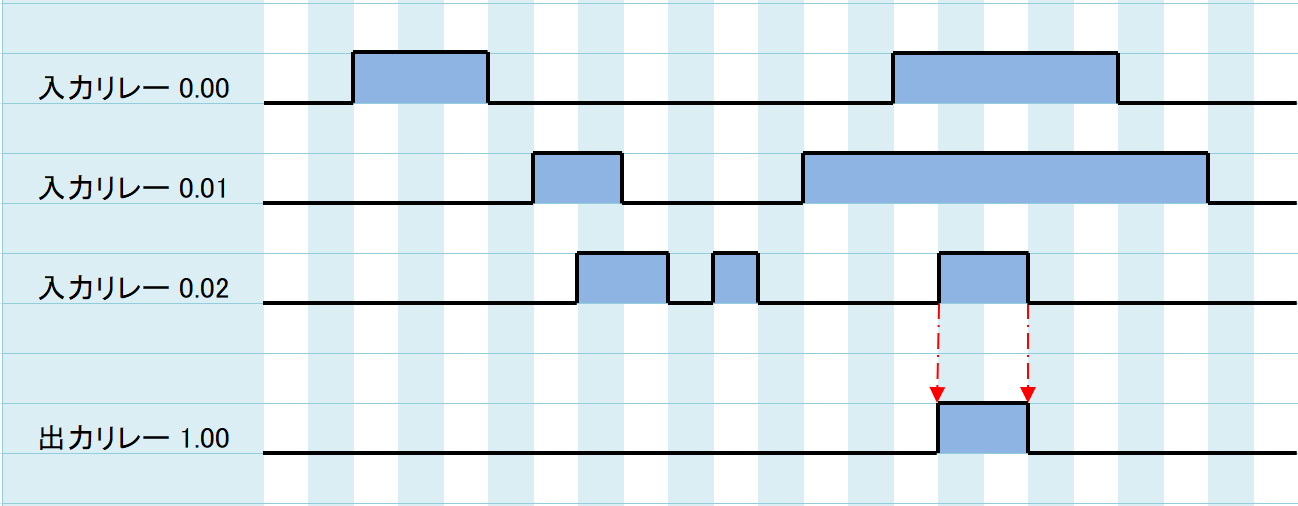

タイムチャート
タイムチャートは以下のようになります。

入力リレー0.00と0.01と0.02がすべてONの場合のみ、出力リレー1.00がONします。
タッチパネルの動作イメージ

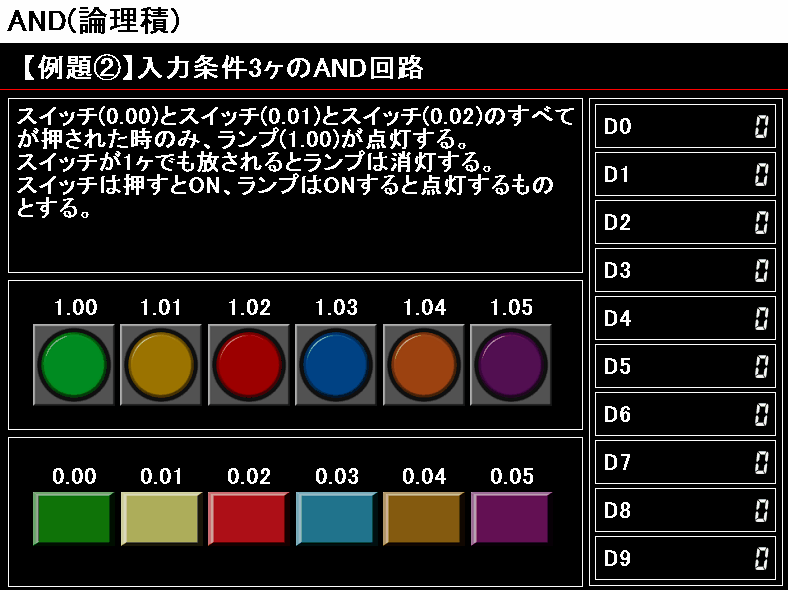

タッチパネルの動作イメージは以下のようになります。

スイッチ(0.00)とスイッチ(0.01)とスイッチ(0.02)のすべてが押されたときのみ、ランプ(1.00)が点灯します。
ラダープログラム

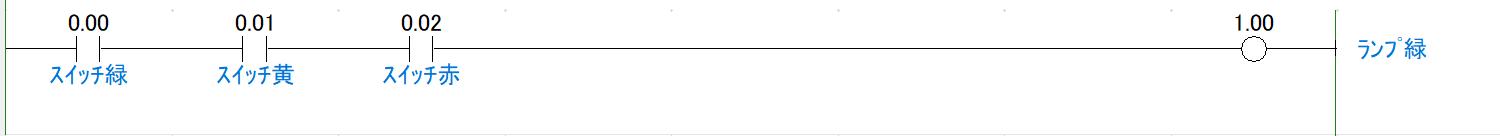

ラダープログラムは以下のようになります。

AND(論理積)回路の入力条件が増えた場合、入力条件に直列で追加します。
3. おわりに
オムロンCJシリーズで作成するAND(論理積)回路のラダープログラム例を解説しました。
AND(論理積)回路の逆の動作をするNAND(否定論理積)回路と呼ばれるものが存在します。NAND(否定論理積)回路は以下のページで解説しております。
よく似た名前で、OR(論理和)回路と呼ばれるものが存在します。OR(論理和)回路は以下のページで解説しております。
