XOR回路とは、入力条件のどちらか一方がONすると出力条件がONする回路です。言い換えると、入力条件の状態が不一致の場合に出力条件がONする回路です。※入力条件が2ヶの場合。
XOR回路は、排他的論理和回路とも呼ばれています。
この記事では、オムロンCJシリーズで作成するXOR(排他的論理和)回路のラダープログラム例を2ヶ解説します。
三菱電機FXシリーズ・iQ-Fシリーズ・キーエンスKVシリーズで作成するXOR(排他的論理和)回路のラダープログラムについては以下のページで解説しております。
目次
1.【例題①】入力条件2ヶのXOR回路
下記仕様のラダープログラムを解説します。
スイッチがどちらも押されるとランプは消灯する。
スイッチは押すとON、ランプはONすると点灯するものとする。
スイッチのどちらか一方が押された場合にランプが点灯します。言い換えると、2ヶのスイッチの状態に不一致が生じた場合にランプが点灯します。
真理値表

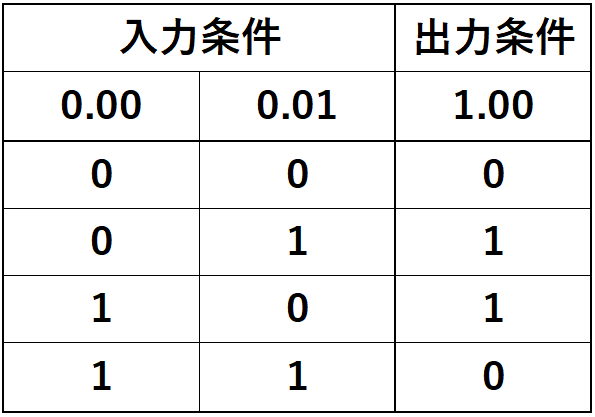

真理値表は以下のようになります。

この真理値表では「”1”がON」「”0”がOFF」を表しています。
入力条件の0.00と0.01のどちらか一方が”1”のとき、出力条件の1.00が”1”になります。
タイムチャート

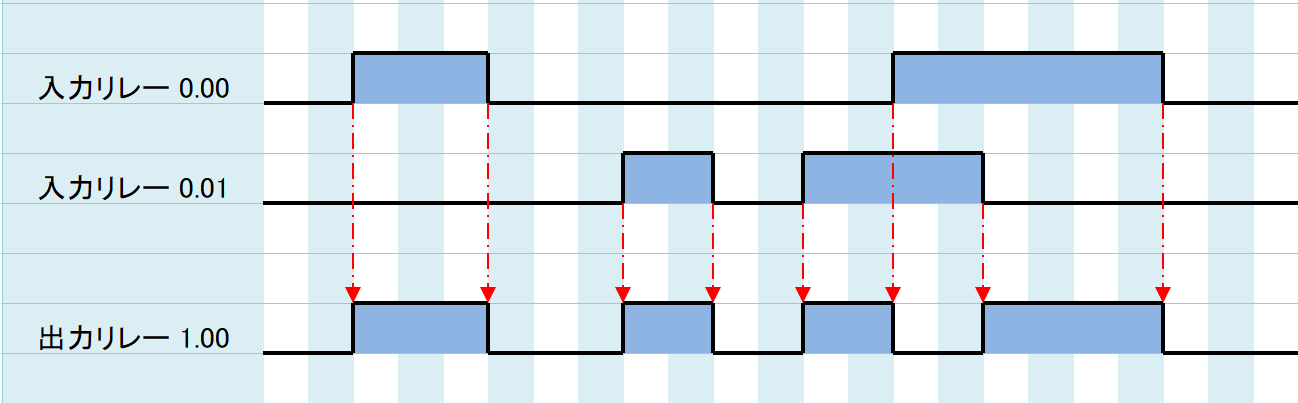

タイムチャートは以下のようになります。

入力リレー0.00と0.01のどちらか一方がONのとき、出力リレー1.00がONになります。
タッチパネルの動作イメージ

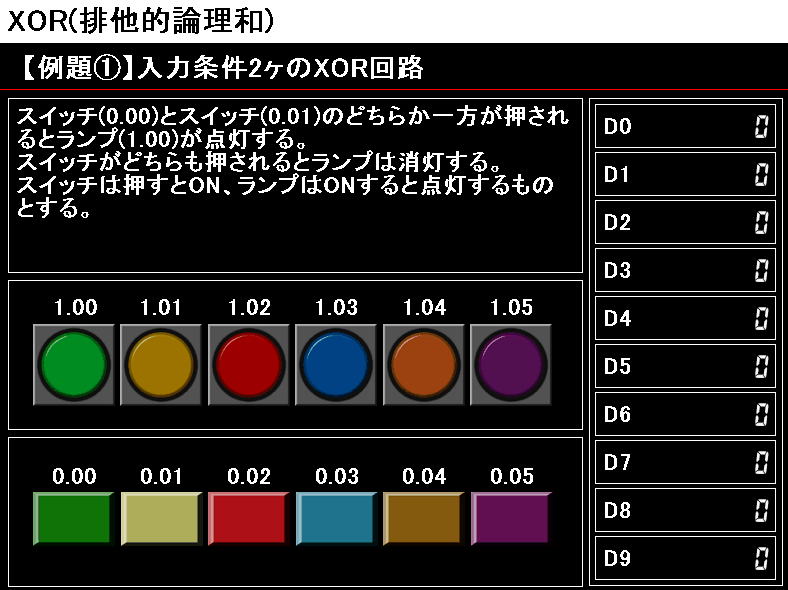

タッチパネルの動作イメージは以下のようになります。

スイッチ(0.00)とスイッチ(0.01)のどちらか一方が押されると、ランプ(1.00)が点灯します。
ラダープログラム

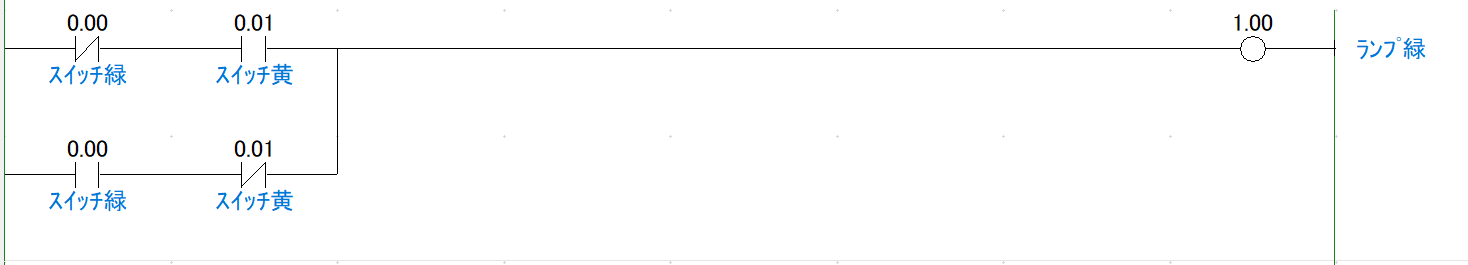

ラダープログラムは以下のようになります。

真理値表から、1.00が”1”になる条件は以下の2ヶです。
- 0.00が”0” かつ 0.01が”1”
- 0.00が”1” かつ 0.01が”0”
ラダープログラムに置き換えると、以下のようになります。
- 0.00の”b接点” かつ 0.01が”a接点”
- 0.00が”a接点” かつ 0.01が”b接点”
この2ヶを1.00の入力条件として並列で接続します。
2.【例題②】入力条件3ヶのXOR回路
下記仕様のラダープログラムを解説します。
入力条件が3ヶのXOR(排他的論理和)回路はあまり一般的では無いかもしれません。
真理値表

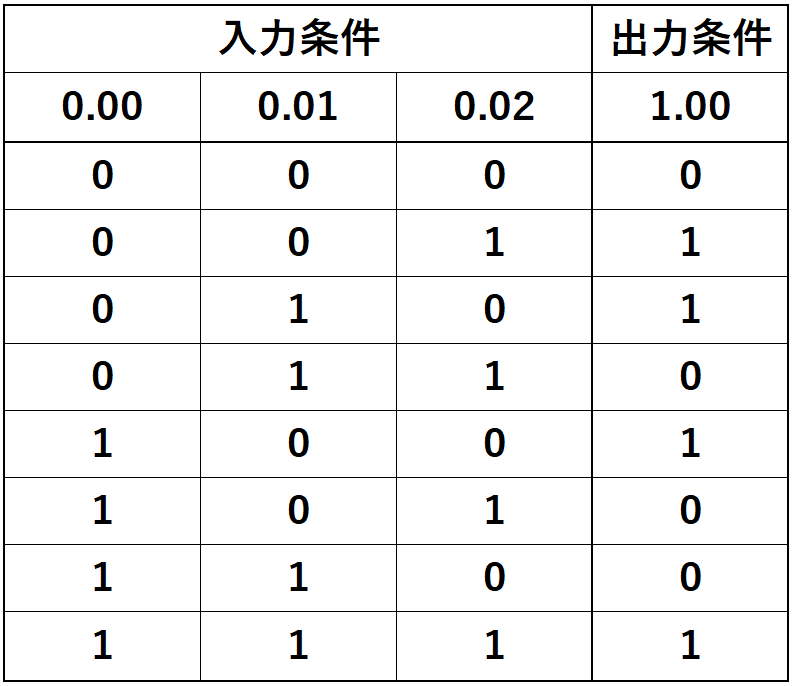

真理値表は以下のようになります。

この真理値表では「”1”がON」「”0”がOFF」を表しています。
入力条件が3ヶのXOR(排他的論理和)は、入力条件で”1”のものが奇数個の場合に出力条件が”1”になります。
タイムチャート

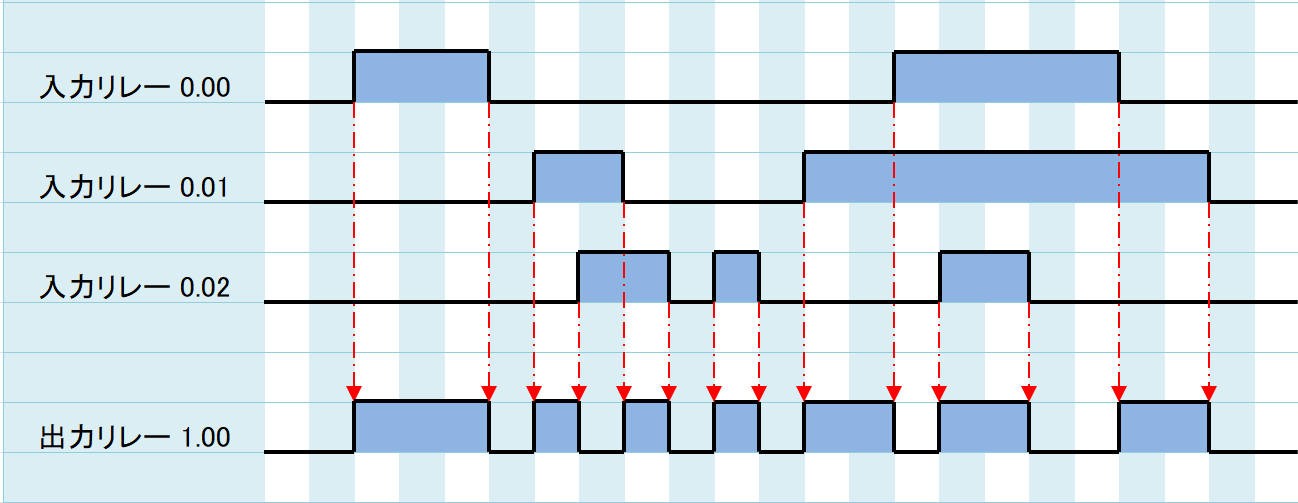

タイムチャートは以下のようになります。

入力リレー0.00・0.01・0.02でONしている数が奇数個の場合に出力リレー1.00がONします。タイムチャートにするとかえって見にくいですね。
タッチパネルの動作イメージ

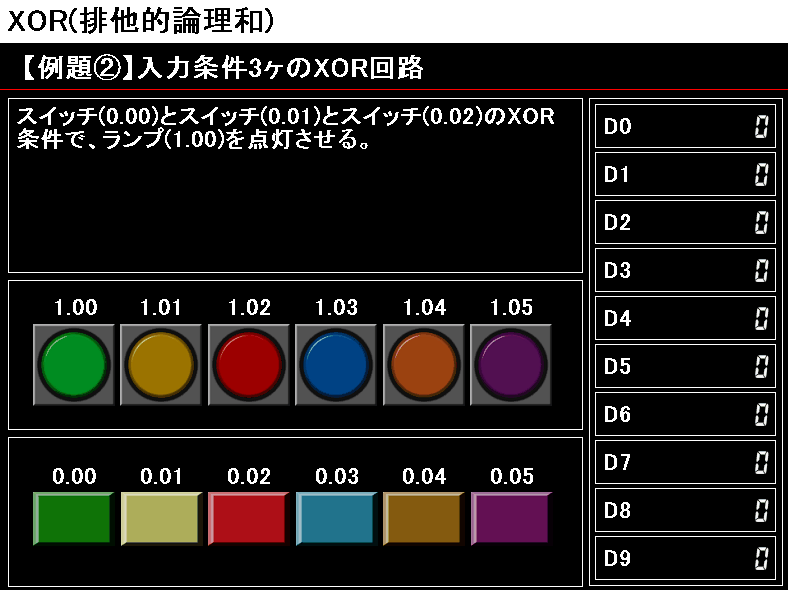

タッチパネルの動作イメージは以下のようになります。

なんとも掴みどころのない動作をしますが、スイッチが奇数個押されたときにランプ(1.00)が点灯します。
ラダープログラム

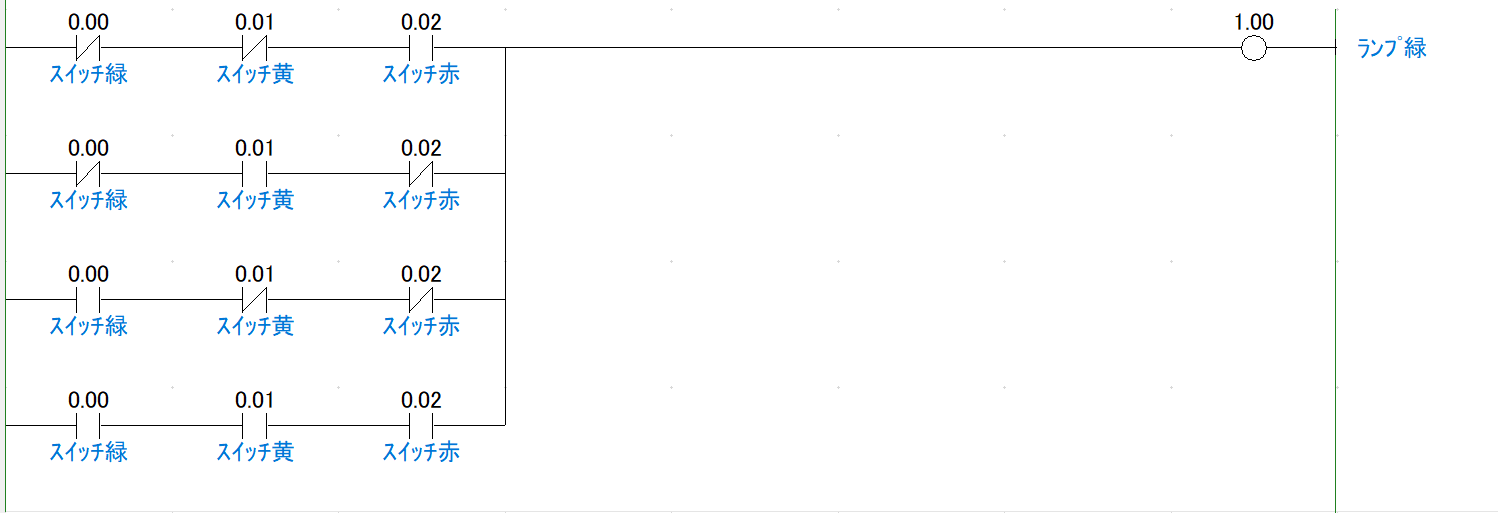

ラダープログラムは以下のようになります。

入力条件が2ヶの場合と同様に、真理値表の出力条件が1になる4つのパターンをそのまま入力条件にします。 荒業ですね。
3. おわりに
オムロンCJシリーズで作成するXOR(排他的論理和)回路のラダープログラム例を解説しました。
似た名前で、OR(論理和)回路やNOR(否定論理和)回路と呼ばれるものが存在します。以下のページで解説しておりますので、宜しければご覧ください。
