クランプメータとは、電線を切断せずに「はさむ」だけで、通電中の電流を測定できる計測機器です。洗濯ばさみのような形状のクランプ部を開いて電線を挟み込み、その周囲に発生する磁界を検出することで、電線に流れる電流を求めます。
CM4371-50は、電流測定だけの計測機器ではありません。リードを接続することで「電圧の測定」や「抵抗値の測定」「導通チェック(ブザー機能付き)」なども行える万能な計測機器です。
電気回路やケーブルの断線、または部品がショート(短絡)していないかを迅速に確認するため「導通チェック」は欠かせない計測機能です。
この記事では、クランプメータを使って導通チェックを確認する方法を解説します。使用する機器は、電気計測器メーカである日置電機株式会社(HIOKI)のAC/DCクランプメータ CM4371-50です。
クランプメータによって操作方法や測定レンジが異なる場合がありますので、必ず取扱説明書も併せてご確認ください。
CM4371-50は電流値の測定だけでなく、電源有無や回路断線の確認まで一連で実施できるため、現場での計測作業を効率化できます。保全作業やトラブルシューティングの現場で「とりあえずこれ1台」で完結できる頼もしい計測機器です。
CM4371-50は電流値と同時に電源有無や回路断線の確認まで一連で実施できるため、持ち替えや計測器の切り替えを最小限にすることが可能です。保全作業やトラブルシューティングの現場で「とりあえずこれ1台」で完結できる頼もしい計測機器です。
目次
1. CM4371-50の特長(仕様の紹介)

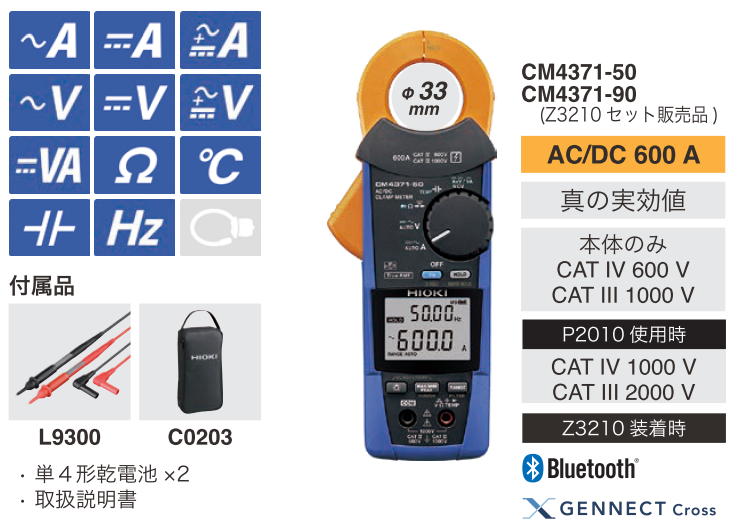

CM4371-50は、電路を挟み込むだけで電流の真の実効値(True RMS)を測定できるクランプメータです。近年の工場や制御盤では、インバータやスイッチング電源など高調波を含む非正弦波の電流が流れるケースが増えており、真の実効値(True RMS)により歪んだ波形でもより正確な測定が期待できます。
CM4371-50は電流の他にも、電圧、周波数、突入電流、抵抗、ダイオードテスト、静電容量、温度、および直流電力の測定が可能です。
| 測定可能導体径 | φ33mm |
| 整流方法 | 真の実効値 |
| 周波数特性 | 10Hz～1kHz |
| 交流電流 (最小分解能) 確度規定範囲 | 600.0A (0.01) 1A～600A |
| 直流電流 (最小分解能) | 600A (0.01) |
| 交流電圧 | 1000V |
| 直流電圧 | 2000V ※1) |
| 電力 | 1200kVA(直流) ※1) |
| 抵抗 | 6MΩ |
| 温度 | -40℃～400℃ ※2) |
| 静電容量 | 可 |
| 周波数 | 999.9Hz |
| 突入電流 | 可 |
| 導通チェック | 可 |
| ダイオードテスト | 可 |
| 検電 | 可 |
※1)：P2010使用時 ※2)：K熱電対DT4910必要
また、応答時間は0.5msになります。

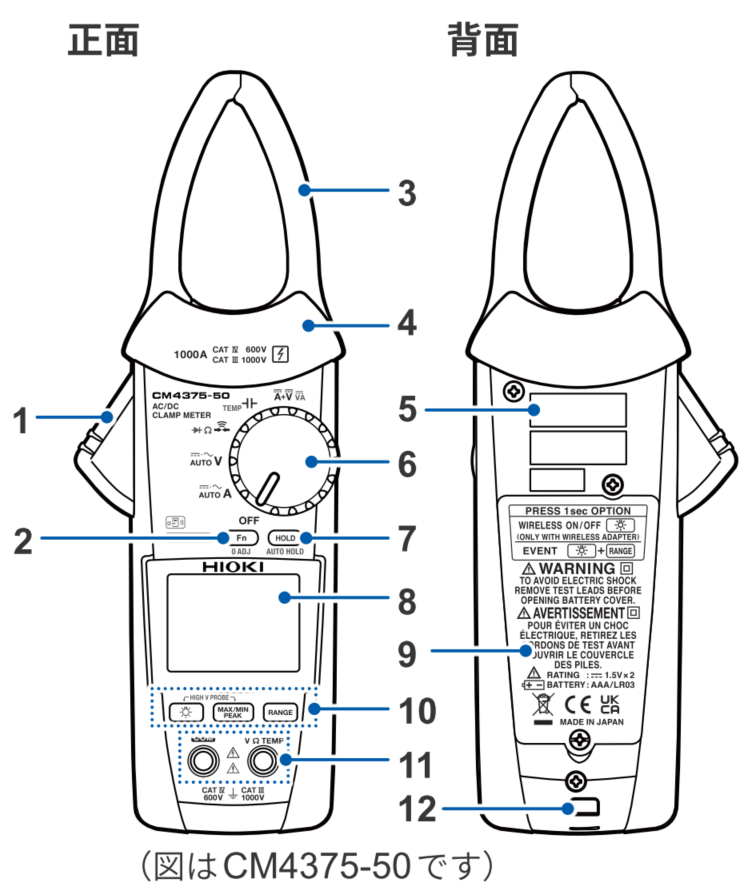

2. 各部の名称
| 1. レバー | ジョー(クランプ部)を開閉します。 |
| 2. Fnキー | 測定機能を選択します。 |
| 3. ジョー | 電線をはさむ部分です。 |
| 4. バリア | 高電圧の危険がある部分と、使用者が手を握って操作する部分とを隔てるための安全上の境界です。 |
| 5. 製造番号 | 9桁の数字で構成され、左から2桁が製造年(西暦の下2桁)、次の2桁が製造月を表しています。 |
| 6. ロータリスイッチ | 測定機能を切り替えます。 |
| 7. HOLDキー | 測定値を固定するキーです。 |
| 8. 表示部 | 測定結果等を表示します。 |
| 9. 電池カバー | 単4形アルカリ乾電池×2用のカバーです。 |
| 10. 操作キー | バックライトON/OFFキー、MAX/MIN/PEAKキー、レンジキーがあります。 |
| 11. 測定端子部 | テストリード、K熱電対等の接続ケーブル類を接続します。 |
| 12. ストラップ取付穴 | 落下防止ストラップを取り付ける等に使用します。 |
3. 導通チェックの概要と準備・安全確認
導通チェック(Continuity Check)は、測定対象に微弱な電流を流し、抵抗値が基準値以下であれば「導通あり」と判定する機能です。
3-1. 安全上の確認
本器を安全にご使用いただくため、取扱説明書をよくお読みください。
- 抵抗値や導通を測定する場合、測定対象の回路は必ず電源を切って充電分を放電して無電圧状態にしてから行ってください。
3-2. テストリードの準備

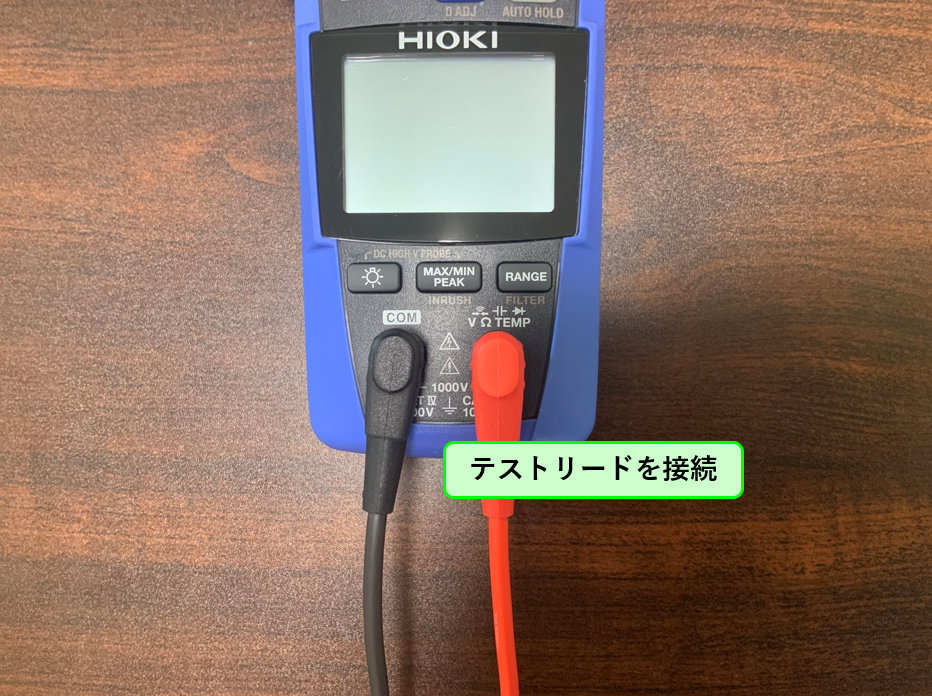

黒色のテストリードを本体のCOM端子(左側)に、赤色のテストリードをV端子(右側)に差し込みます。
4. 電圧測定の基本手順

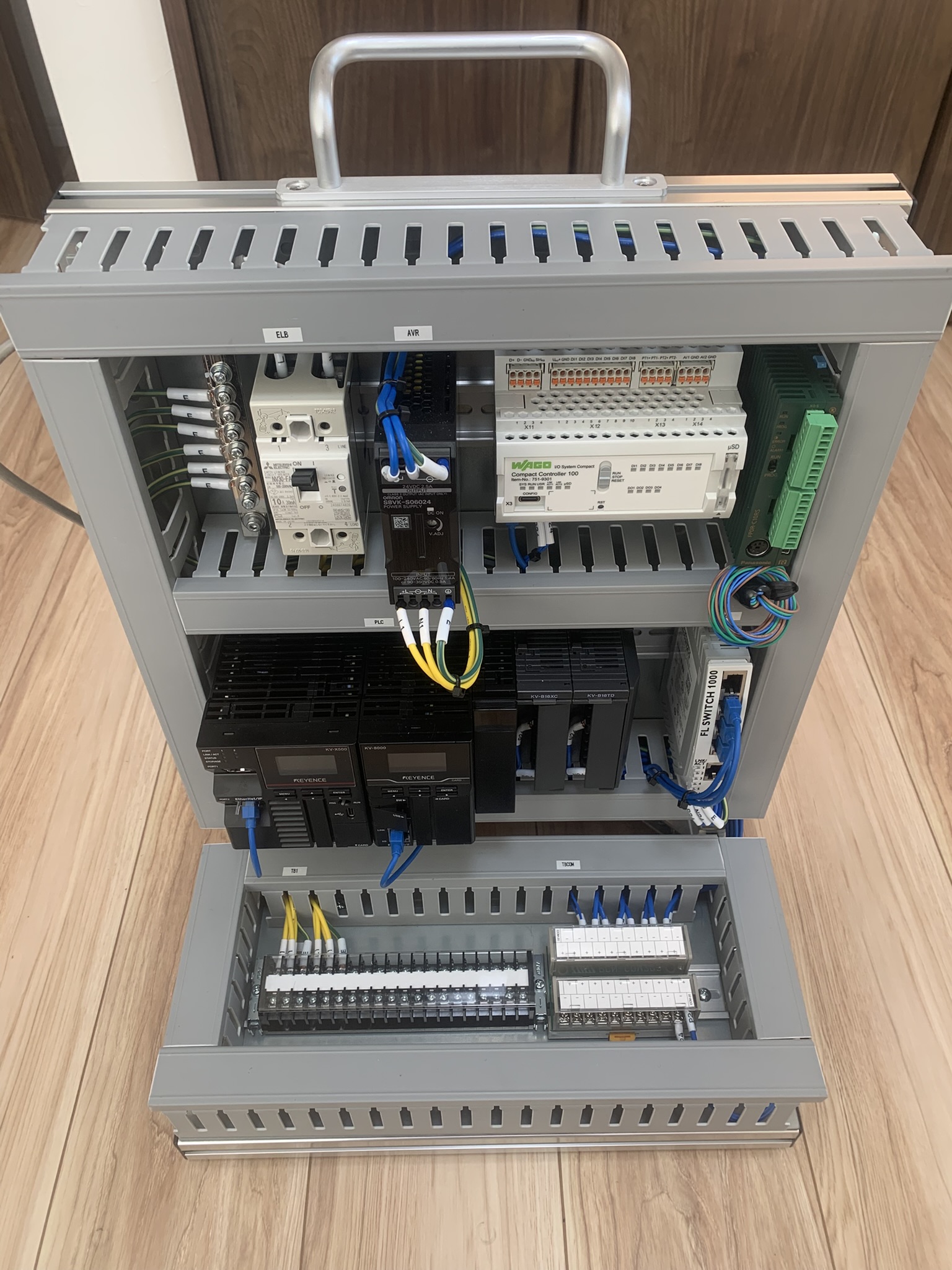

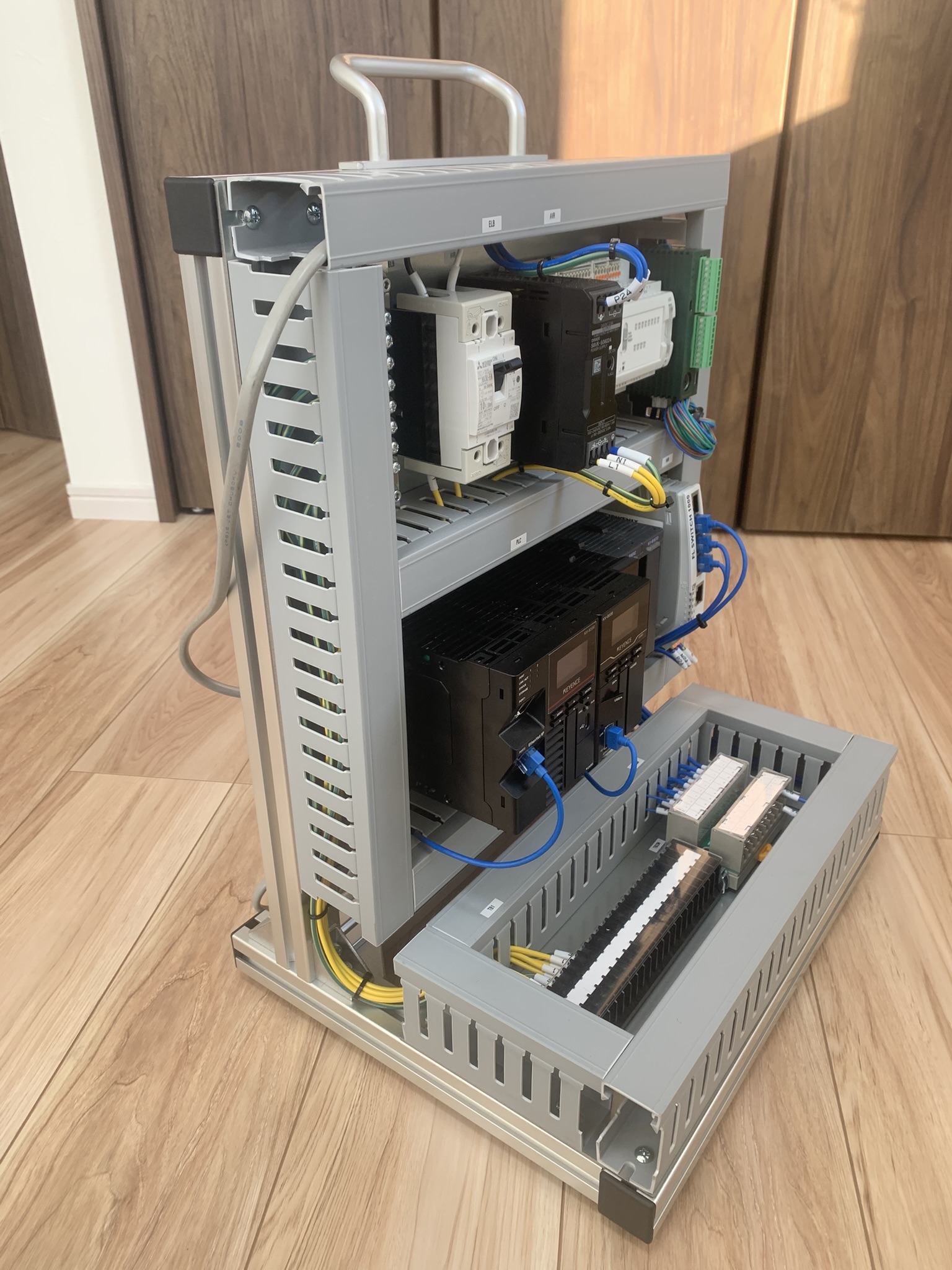

今回は私が自作したデバッグスタンドを使用して、端子台の2ヶの端子が導通しているか確認します。
CM4371-50で導通チェックをする手順は以下の通りです。

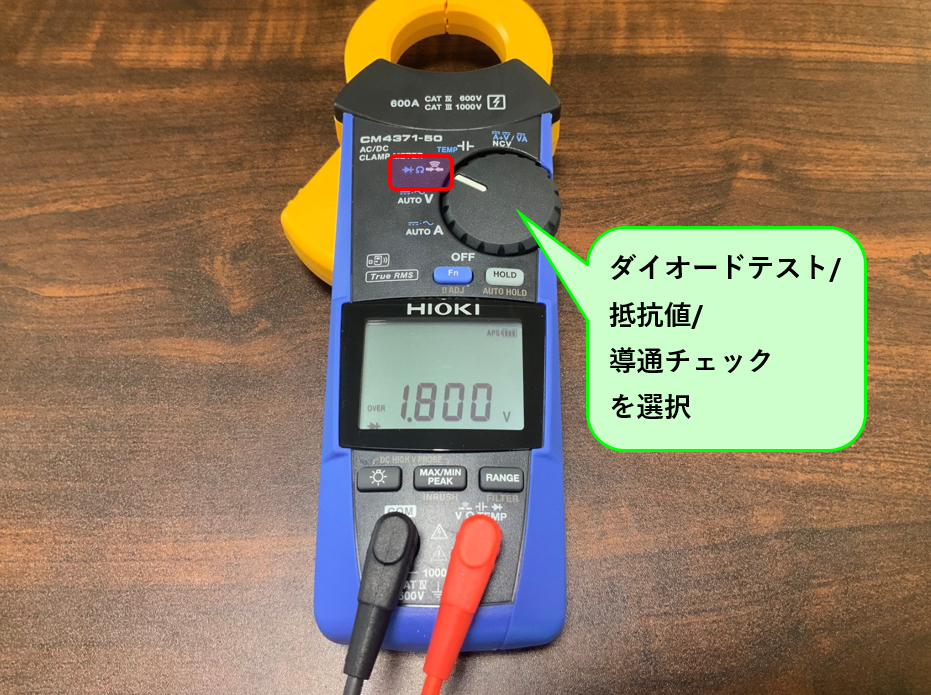

ロータリースイッチを回し、目的の測定モード(ダイオードテスト/抵抗値/導通チェック)を選択します。

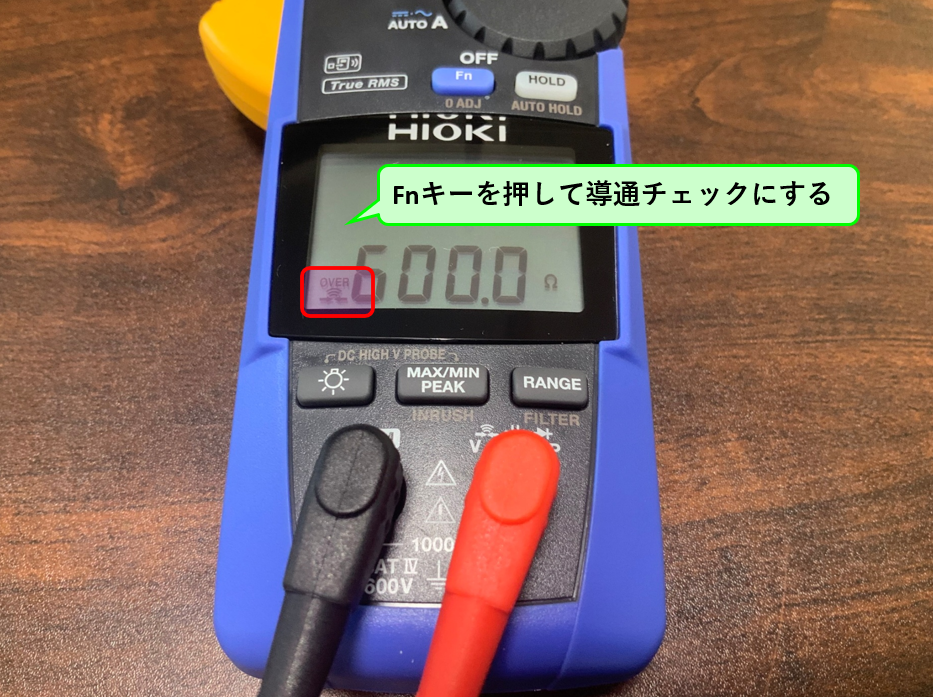

Fnキーを押して導通チェックを選択します。

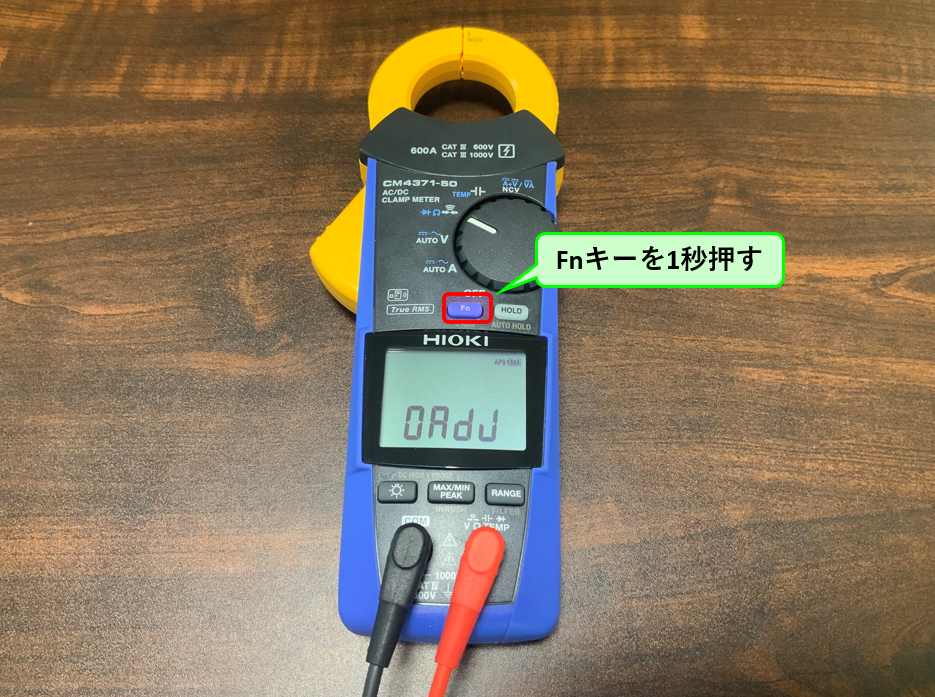

黒と赤のテストリード双方を接触させた状態でFnキーを1秒間押します。

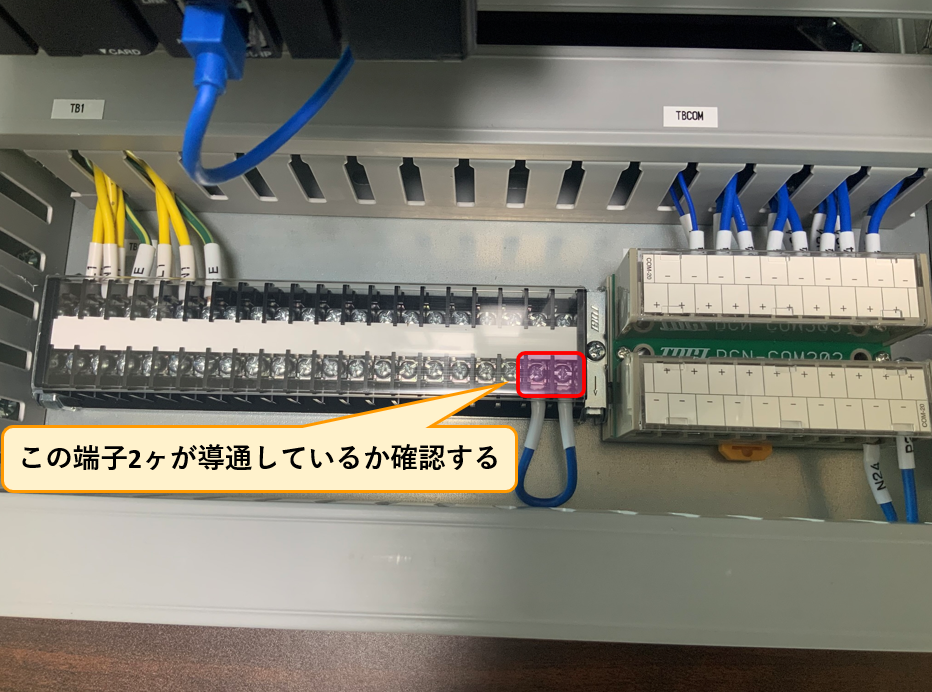

端子台の2ヶの端子が導通しているか確認します。まずは端子間がケーブルで接続された状態で確認をします。※測定のため、端子台の端子カバーを外してあります。

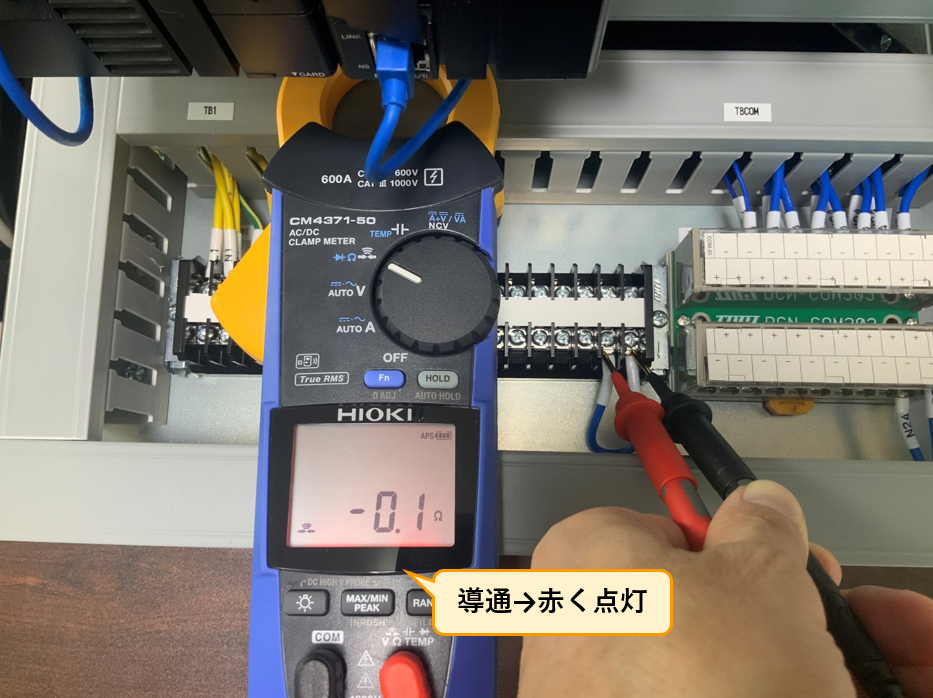

端子台の端子にテストリード先端を接触させます。
導通していたため、ブザーが鳴り表示部が赤く点灯します。
導通チェックでは、測定時の抵抗値が表示されます。※レンジは600.0Ω

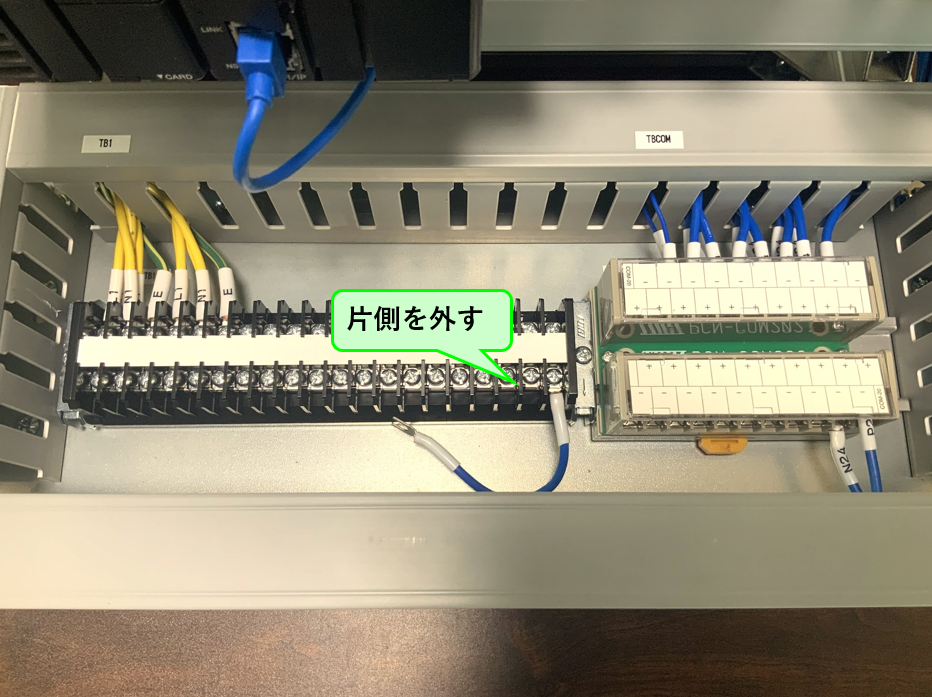

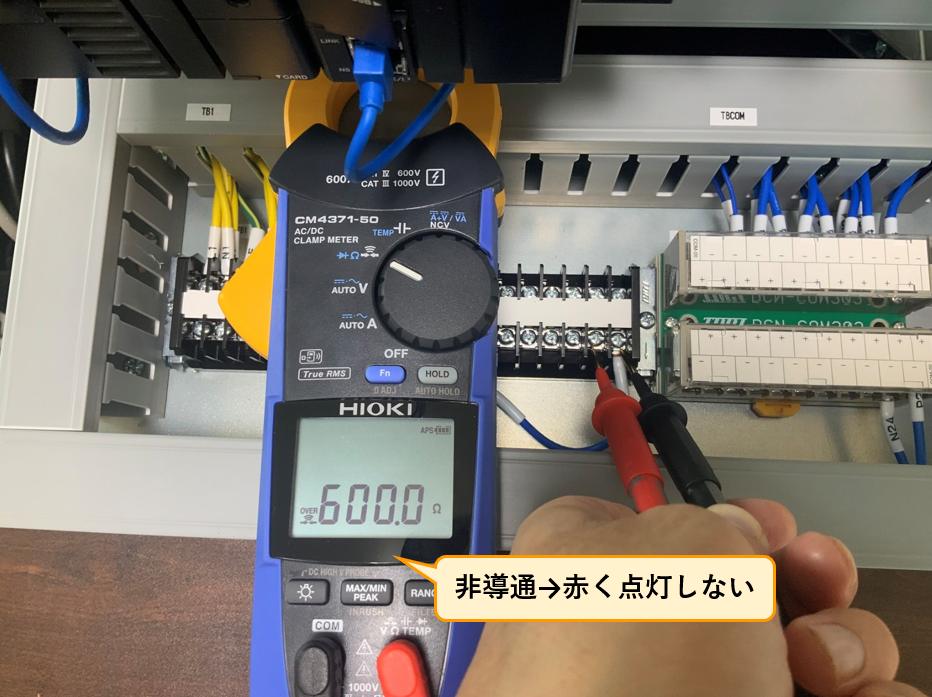

次に端子間のケーブルを片側取り外した状態で確認をします。※測定のため、端子台の端子カバーを外してあります。
導通していなかったため、ブザーは鳴らず表示部は点灯しません。抵抗値はレンジである600.0Ωが表示されます。(測定値が600.0Ω以上であったため)
5. おわりに
日置電機製のクランプメータCM4371-50を使って導通チェックを確認する方法を解説しました。
今回紹介したCM4371-50は、私が現場で日常的に使用しているモデルであり、精度・操作性・耐久性のいずれも高く「自信をもっておすすめできる」1台です。
特に電気保全や設備メンテナンスの現場では、「電流測定」から「電圧の測定」「導通チェック」など、1台で完結できる点が大きな魅力です。クランプメータの導入を検討している方は、ぜひ一度CM4371-50を手に取ってみて頂ければと思います。
