キーエンスKV-Xシリーズにおける「剰余(MOD)FUN」は、被除算データを除算データで除算した時の剰余(余り)を求めるファンクションです。
この記事では、キーエンスKV-X500/X300シリーズにおける剰余(MOD)FUNの指令方法とラダープログラム、ST言語の例について解説します。
キーエンスKV-X500/X300シリーズでは、被除算データを除算データで除算した商を求める除算(DIV)ファンクションが用意されています。除算(DIV)ファンクションについては以下のページで解説しております。
【キーエンスKV-X】除算(DIV)FUNの指令方法とラダープログラム/ST例
目次
1. 剰余FUNの指令方法

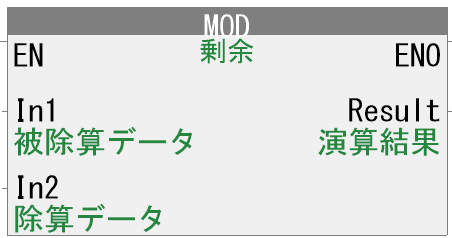

剰余(MOD)FUNはLD表現(ラダープログラム)とST表現(ST言語)で使用することができます。
Result := In1 MOD In2;剰余(MOD)FUNは↓の引数で構成されています。
| 引数 | タイプ | データ型 | 初期値 | コメント |
|---|---|---|---|---|
| EN | IN | BOOL | – | イネーブル入力 |
| ENO | OUT | BOOL | – | イネーブル出力 |
| In1 | IN | – | – | 被除算データ |
| In2 | IN | – | – | 除算データ |
| Result | RETURN | – | – | 演算結果 |
LD表現

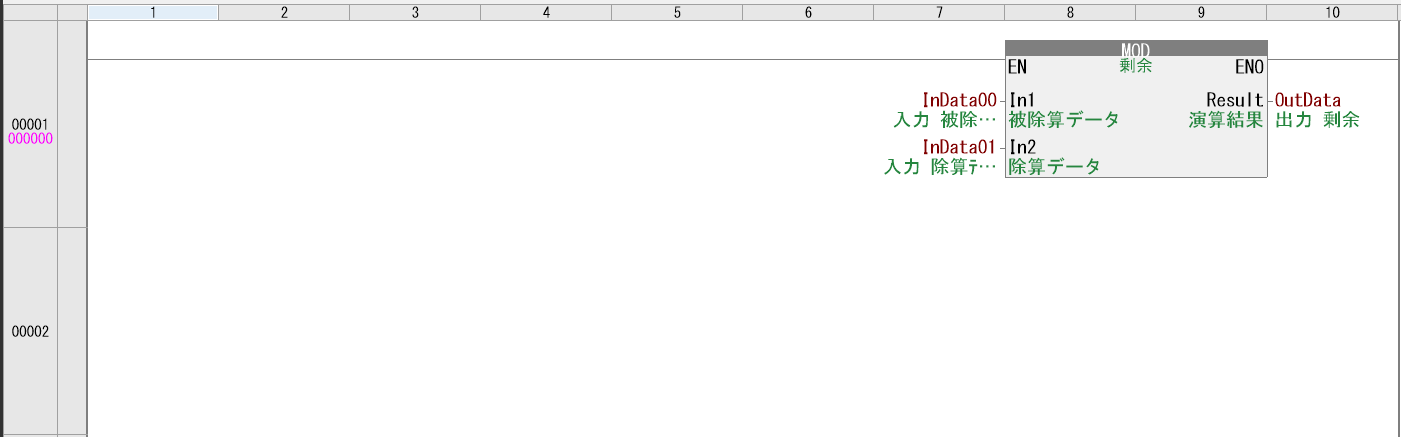

↓がLD表現で使用したラダープログラム例です。
このラダープログラムでは、被除算データであるInData00から除算データであるInData01を除算した剰余をOutDataに格納します。

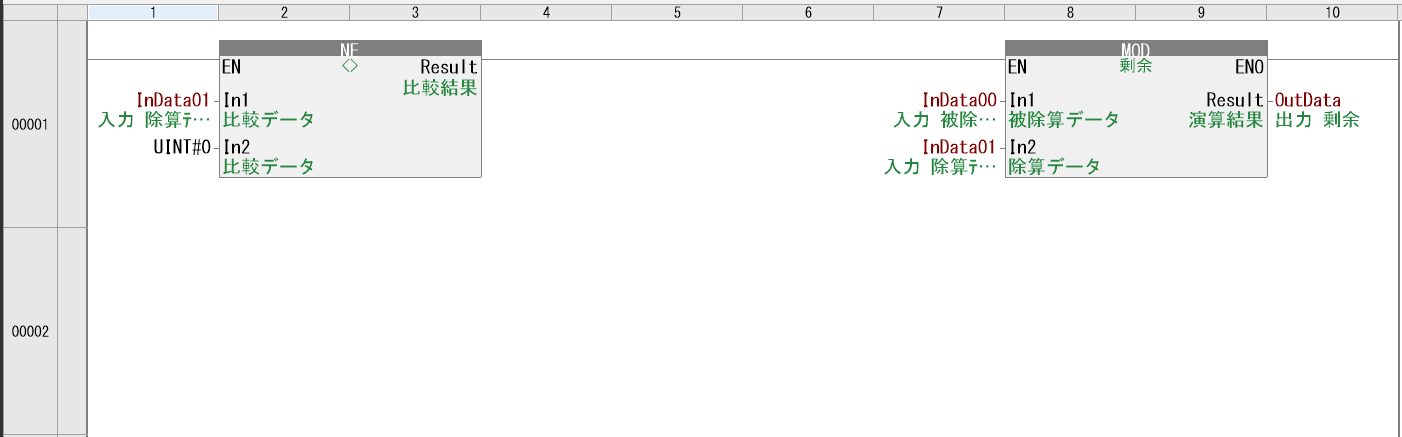

剰余(MOD)FUNは除算データ(In2)が「0」の場合、演算エラーとなります。演算エラーを避けるには「除算データ(In2)を「0」にならないようにする」「除算データ(In2)が「0」の時は剰余(MOD)FUNを実行しないようにする」等の対策が必要です。後者のラダープログラム例は↓になります。
ST表現
↓がST表現で使用したST言語例です。
OutData := InData00 MOD InData01;このSTでは、被除算データであるInData00から除算データであるInData01を除算した剰余をOutDataに格納します。※前述のLD表現と同じ動作です。
2.【例題】変数の剰余を求める
下記仕様のラダープログラム、STを剰余(MOD)FUNを用いて解説します。
Data01の値が「0」の時は剰余を求める処理は行わない。
変数は全て1ワード符号なし整数(UINT)型として扱う。
Data00からData01を除算した剰余を求める処理に剰余(MOD)FUNを使用します。
タッチパネルの動作イメージ
タッチパネルの動作イメージは以下のようになります。
変数Data00からData01を除算した剰余を常にData02に格納します。
Data01の値が「0」の時は剰余を求める処理は行わないため、Data01の値が「0」になる前の演算結果がData02に格納され続けます。
使用する変数
使用する変数は以下になります。
| 変数 | データ型 | コメント |
|---|---|---|
| Data00 | UINT | データ00(In1) |
| Data01 | UINT | データ01(In2) |
| Data02 | UINT | データ02(Result) |
ラダープログラム

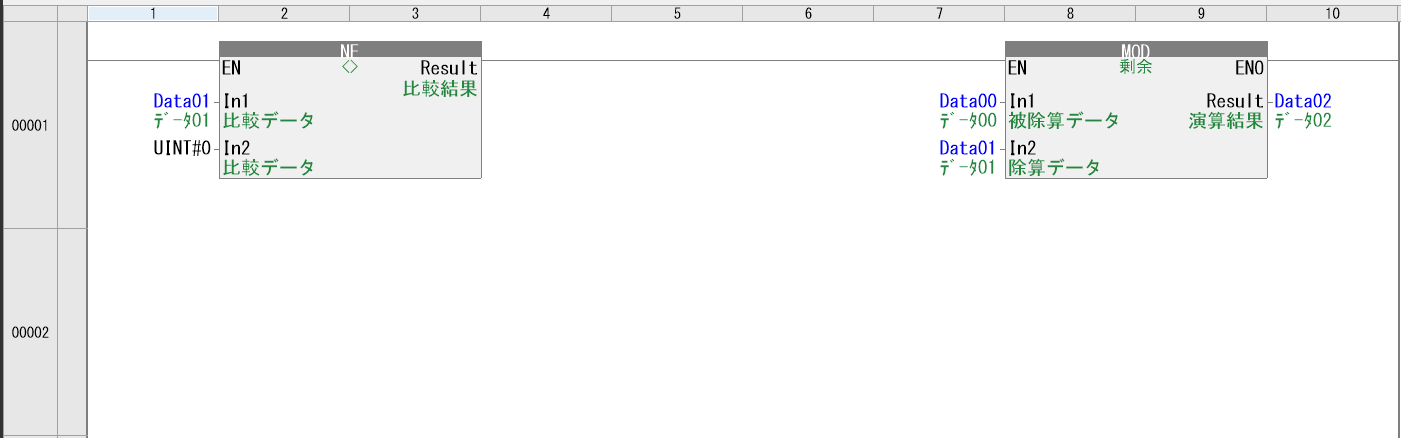

ラダープログラムは以下のようになります。
被除算データにData00、除算データにData01を指令した剰余(MOD)FUNで、剰余をData02に格納します。
除算データであるData01が「0」の場合、剰余(MOD)FUNを実行させないため、比較<>(NE)FUNを使用しています。
ST言語
ST言語は以下のようになります。
//Data00からData01を除算した剰余をData02に格納
IF Data01 <> UINT#0 THEN
Data02 := Data00 MOD Data01;
END_IF;3. おわりに
キーエンスKV-X500/X300シリーズにおける剰余(MOD)FUNについて解説しました。
